Як підібрати акумулятор для інвертора безперервного живлення (ІБЖ)

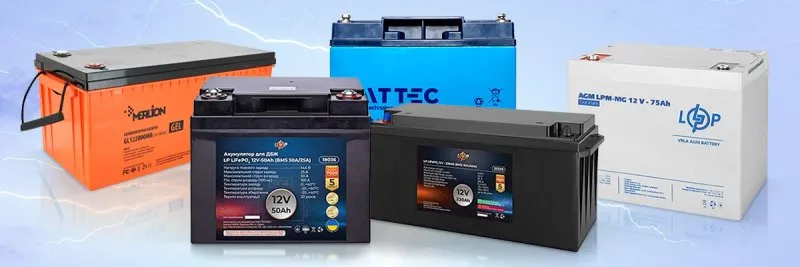

Вибір акумуляторної батареї для інверторних систем: технічний аналіз та критерії ефективності

При проектуванні систем гарантованого або автономного електропостачання вибір накопичувача енергії є критичним етапом, що визначає експлуатаційний ресурс та коефіцієнт корисної дії (ККД) усієї архітектури. Інвертор, що виконує роль перетворювача постійного струму (DC) змінний (AC), безпосередньо залежить від вольт-амперних характеристик джерела живлення. Помилка на етапі вибору може спричинити передчасну деградацію активної маси пластин АКБ або некоректну роботу захисних контурів перетворювача.

Сучасні енергетичні рішення потребують чіткого розуміння режимів експлуатації. На відміну від стартерних батарей, призначених для короткочасної віддачі пускових струмів, акумулятори для інверторів повинні мати високу стійкість до глибоких циклічних розрядів. Це зумовлено специфікою навантаження в побутових та офісних мережах, де потрібна стабільна видача номінальної потужності протягом кількох годин.

Інженерний підхід до вибору передбачає аналіз електрохімічних систем, розрахунок енергетичної густини та облік температурних коефіцієнтів саморозряду. У цій статті ми проведемо докладний аналіз існуючих технологій, щоб визначити оптимальну конфігурацію для надійної роботи вашої енергосистеми.

Який акумулятор краще брати для інвертора AGM чи гелевий

Найбільш поширеними на ринку залишаються свинцево-кислотні акумулятори з рекомбінацією газів, представлені технологіями AGM (Absorbent Glass Mat) та GEL (гелеві). В AGM-моделях електроліт абсорбований у мікропористому скловолоконному сепараторі, що забезпечує низький внутрішній опір та високу стійкість до вібрацій. Гелеві акумулятори використовують кремнезем для приведення електроліту в желеподібний стан, що мінімізує ризик обсипання активної маси і дозволяє батареї витримувати до 20-30% більше циклів розряду в порівнянні з класичними рішеннями.

Однак технологічним лідером індустрії є літій-залізо-фосфатні акумулятори (LiFePO4). З погляду електротехніки, вони мають практично ідеальну вольт-амперну характеристику: напруга на клемах залишається стабільною майже до повного вичерпання ємності. Завдяки високій щільності енергії, LiFePO4-модулі мають у 3-4 рази меншу вагу при аналогічній корисній ємності. Більш того, вони оснащуються вбудованими системами керування (BMS), які в автоматичному режимі контролюють балансування осередків та захищають пристрій від критичного перезаряду або перегріву.

При виборі цих типів необхідно враховувати температурний режим. Якщо гелеві АКБ зберігають працездатність у широкому діапазоні, то літієві накопичувачі вимагають суворого дотримання умов: заряджання при негативних температурах призводить до літієвого плакування та незворотної втрати ємності. Таким чином, для неопалюваних приміщень кращі спеціалізовані серії AGM/GEL, у той час як для серверних та житлових кімнат безальтернативним варіантом ефективності залишається літій.

На скільки вистачить акумулятора з інвертором?

Розрахунок необхідної ємності акумуляторного блоку базується на сумарній споживаній потужності та бажаному часі резервування. Важливо пам’ятати, що номінальна ємність, вказана в ампер-годинниках (Ah), не є еквівалентом доступної енергії. Для розрахунку використовується формула: W=C×V×η, де C – ємність, V – напруга, а η – коефіцієнт глибини розряду. Наприклад, для свинцево-кислотних АКБ не рекомендується перевищувати глибину розряду в 50%, інакше кількість доступних циклів скоротиться експоненційно.

Напруга акумуляторного стека повинна відповідати вхідним параметрам інвертора (12В, 24В або 48В). При побудові систем потужністю понад 3 кВт інженерна практика наказує перехід на 48-вольтові шини. Це дозволяє значно знизити силу струму в ланцюгах постійного струму, що, своєю чергою, зменшує теплові втрати на провідниках і дозволяє використовувати кабелі меншого перерізу. Послідовне з’єднання елементів вимагає використання активних балансувальників для вирівнювання потенціалів кожної батареї.

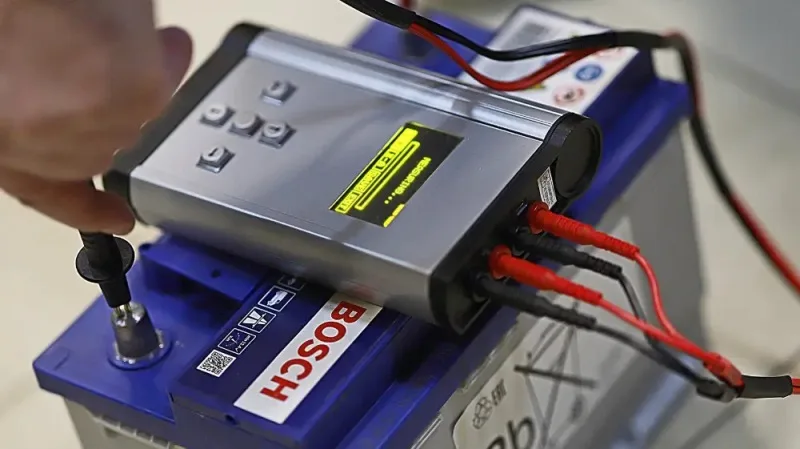

Практична рекомендація для користувачів: при розрахунку часу автономної роботи завжди закладайте 20% запас на втрати в інверторі під час перетворення (ККД інвертора) та пускові струми приладів з індуктивним навантаженням (насоси, холодильники). Використання моніторів батарей із шунтом дозволить вам отримувати точні дані про стан заряду (SoC — State of Charge), що є критично важливим для запобігання сульфатації свинцевих пластин та продовження загального терміну служби системи.

Тонкості підбору: чому це важливо?

• Для систем 12 Вольт: Це найпопулярніший варіант для «квартирного» резерву. Головний мінус – величезні струми. Інвертор на 2 кВт при 12 В «тягне» з акумулятора близько 160-180 Ампер. Звичайні дроти при такому струмі плавляться, тому для потужностей вище 2 кВт професіонали завжди переходять на 24 або 48 В.
• Послідовне vs Паралельне з’єднання: Послідовно (плюс до мінуса) — збільшуємо напругу (12В + 12В = 24В). Паралельно (плюс до плюсу) — збільшуємо ємність (100Ah + 100Ah = 200Ah).
• Літій (LiFePO4) — «король» інверторів: Незважаючи на високу ціну, 100 Ah літію віддадуть вам майже стільки ж корисної енергії, скільки 200 Ah свинцю, тому що літій не боїться глибокого розряду і не втрачає ємність при великих струмах (ефект Пейкерта у нього майже відсутній).

Практична рекомендація

Якщо ви плануєте живити газовий котел, обов’язково вибирайте інвертор із чистою синусоїдою (Pure Sine Wave). Звичайні дешеві інвертори («апроксимована синусоїда») швидко виведуть з ладу чутливу електроніку та циркуляційні насоси.

Як сформувати надійну систему енергонезалежності

Для реалізації надійної системи енергонезалежності приватного будинку середньою площею (з номінальним навантаженням до 5 кВт) оптимальним рішенням є перехід на 48-вольтову архітектуру. Це промисловий стандарт для домашніх систем, який мінімізує втрати на нагрівання кабелів та забезпечує високу стабільність роботи.

Нижче наведено специфікований перелік обладнання та розрахунки для системи, здатної підтримувати життєдіяльність будинку протягом 8–12 годин при помірному споживанні.

1. Силове обладнання: Інвертор

Для потужності 5 кВт рекомендується використовувати гібридний сонячний інвертор (навіть якщо сонячні панелі поки що не плануються). Такі пристрої об’єднують у собі перетворювач, зарядний пристрій від мережі та контролер заряду.

• Тип: Гібридний однофазний інвертор із чистою синусоїдою.
• Номінальна потужність: 5000 Вт (пікова до 10 000 Вт для запуску насосів).
• Вхідна напруга DC: 48 Ст.
• Особливості: Наявність функції підмішування енергії, пріоритет джерел (SUB/SBU), що настроюється, і вбудований захист від перенапруги.
• Чому це важливо: Чиста синусоїда критична для роботи електроніки газових котлів та циркуляційних насосів опалення.

2. Накопичувач енергії: Акумуляторний блок

Для системи 5 кВт використання свинцево-кислотних АКБ недоцільне через їхню вагу (потрібно було б близько 300-400 кг батарей) та малу швидкість заряду. Рекомендується встановлення LiFePO4 модуля у форм-факторі Server Rack.

• Конфігурація: 1 модуль LiFePO4 48V 100Ah (енергоємність 4.8 кВт·год) або 2 модулі (9.6 кВт·год) для повної автономності.
• BMS (Battery Management System): Обов’язковою є підтримка протоколів зв’язку (RS485/CAN) з інвертором для точного контролю заряду.
• Ресурс: Не менше 4000 циклів за глибини розряду 80%.
• Перевага: Літійовий блок зарядиться до 100% за 2–3 години, коли дадуть світло, тоді як свинець вимагатиме 10–12 годин.

3. Комутація та захист

Багато хто нехтує цим пунктом, але саме тут криються ризики займання або виходу обладнання з ладу при короткому замиканні.

• Кабель живлення: Перетин не менше 35–50 мм² (мідний, багатожильний). При напрузі 48 В струм може досягати 110-120 Ампер.
• Захист DC: Двополюсний автоматичний вимикач (DC Breaker) на 125–150 А або плавкі вставки у спеціальному тримачі.
• Захист AC: Встановлення реле напруги на вході та ПЗВ (пристрій захисного відключення) на виході інвертора для безпеки мешканців.

Результат: При корисному запасі енергії 9 кВт·год (з урахуванням ККД інвертора 90%), ваша система забезпечить приблизно 11–12 годин повноцінної роботи вдома без обмежень у комфорті.

Порада від експерта

Якщо ваш бюджет обмежений, почніть з одного модуля LiFePO4 на 100Ah. Гібридні системи хороші тим, що дозволяють масштабуватися: ви зможете докупити другий такий акумулятор через півроку і просто підключити його паралельно.

Практичні поради: життя після покупки

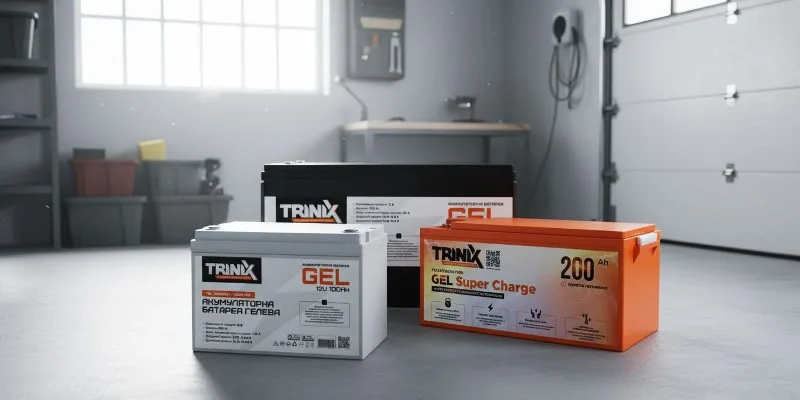

Купити акумулятор — це лише півсправи, важливо створити йому «курортні умови». Головний ворог будь-якої хімії – температура. Для свинцю та гелю ідеальні 20-25°C. Кожен підйом температури на 10 градусів вище за норму скорочує термін служби батареї вдвічі. Якщо ви поставите АКБ в гаражі, що не опалюється, взимку або в батареї опалення влітку, не дивуйтеся, що через рік вона «засумує». Літій трохи більше стійкий, але він ненавидить зарядку при негативних температурах — це призводить до деградації осередків.

Важливим аспектом є переріз дротів між інвертором та АКБ. Пам’ятайте: при низькій напрузі (12 В) і великій потужності течуть величезні струми. Тонкі дроти грітимуться, втрачаючи дорогоцінну енергію на обігрів космосу, замість живити ваш будинок. Використовуйте максимально товсті мідні кабелі і стежте за чистотою клем. Окислення — це тихий злодій, який краде ваш Ватт-годинник і може стати причиною пожежі.

Погляд у майбутнє каже нам, що ера «свинцю» добігає кінця. Вже зараз системи Smart Home інтегруються з розумними BMS (системами керування батареями), які дозволяють стежити за станом кожного осередку через смартфон. Моя порада: якщо бюджет дозволяє, інвестуйте в LiFePO4. Це рішення у стилі «поставив та забув». Якщо бюджет обмежений, беріть AGM перевіреного бренду, але забезпечте йому якісний заряд. Пам’ятайте, що інвертор — це всього лише інструмент, а акумулятор — це час, який ви купуєте у темряві.
